4.鋼筆工具

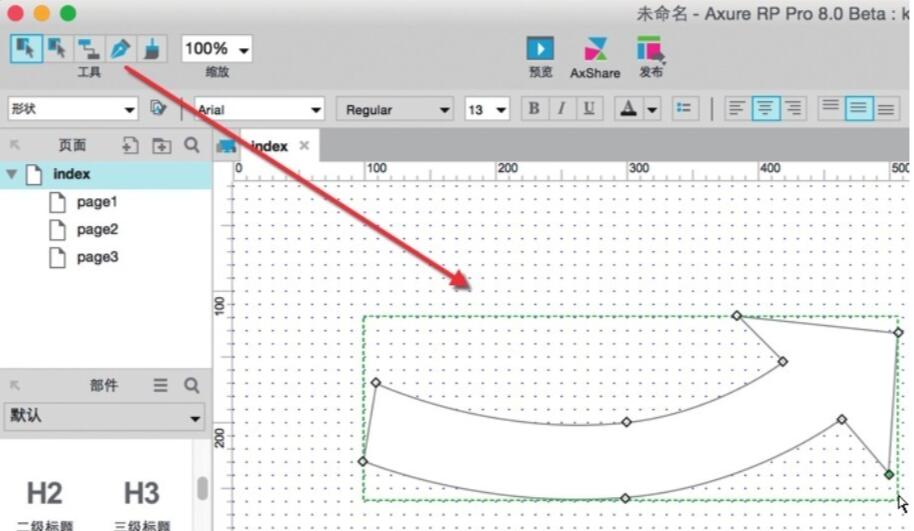

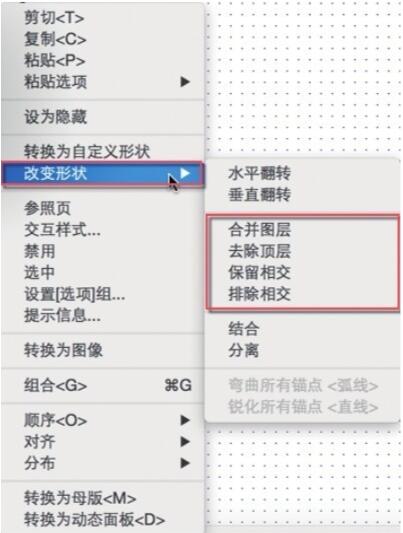

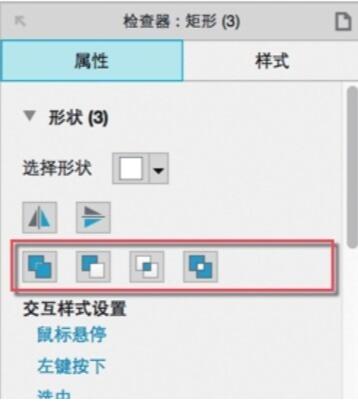

Axure RP8中新增的特性之一，昆明網站建設覺得使用鋼筆工具可以繪制自定義形狀，見圖189。繪制出的自定義形狀是基于矢量的，也就是說在A(yíng)xure RP8中隨意調整尺寸都不失真。還可以對其添加樣式，因為這種類型的圖像文件包含獨立的分離圖像，可以自由無限制地重新組合，也就是在介紹形狀部件一節中所提到的【布爾運算】。要對形狀進行布爾運算，首先選中兩個不同的形狀，然后單擊右鍵，在彈出的關聯菜單中選擇【改變形狀】，然后選擇所需的運算方式，見圖190。此外還可以在部件【屬性】面板中進行運算，見圖191。

（圖189）

（圖190）

（圖191）

使用鋼筆工具可以繪制圖標、圖表和其他自定義形狀。在某些情況下，使用Axure RP8新特性鋼筆工具和布爾運算可以提升工作效率。但是Axure是一款設計原型的專業工具，并不是一款矢量繪圖工具，它的鋼筆工具和布爾運算的性能和Illustrator/Sketch等專業矢量繪圖工具相比還是很青澀的。在此，昆明網站制作小編建議廣大讀者適當使用這兩個新特性。作為一名互聯網產品相關的從業人員，無論你是一名產品經理、用戶體驗設計師或者其他相關人員，都應該至少熟悉一款專業的繪圖工具。社會(huì )競爭日益激烈，我們應當通過不斷學習來提升自身素質進而提高自身價值和競爭力。

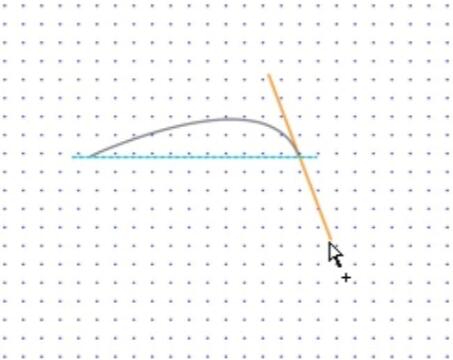

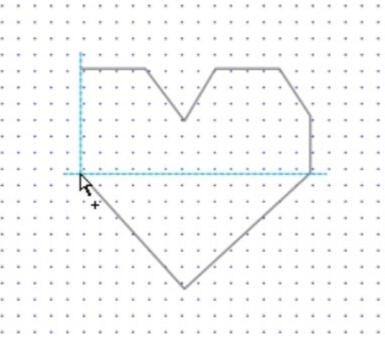

繪制形狀：首先在工具欄中單擊鋼筆工具或者使用快捷鍵Ctrl/Command+4。單擊設計區域添加形狀的第一個點，移動鼠標指針到其他位置，單擊添加第二個點，見圖192，直到繪制出想要的形狀。在單擊的同時拖動鼠標可以繪制曲線，見圖193。要閉合路徑，再次單擊繪制的第一個點即可，當鼠標指針移動到繪制的第一個點時，會(huì )出現一個紅色矩形，見圖194。

（圖192）

（圖193）
